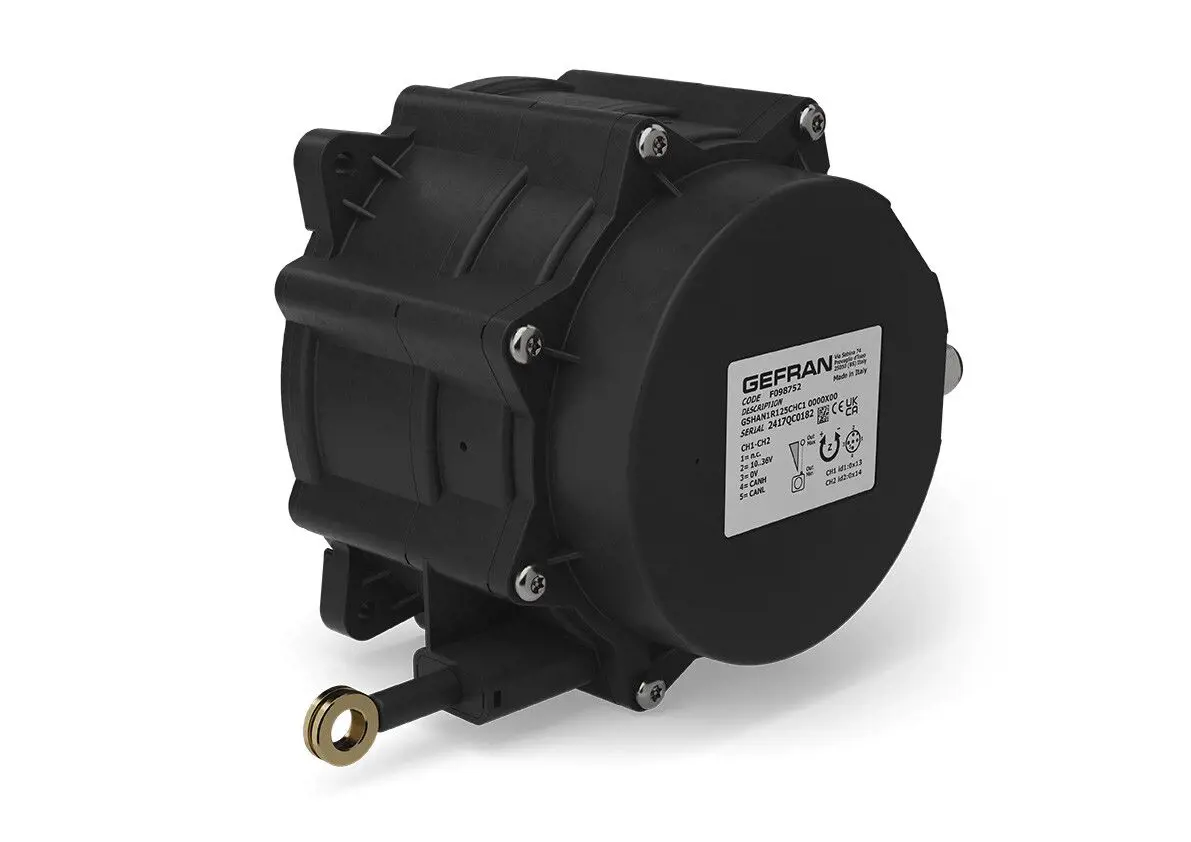

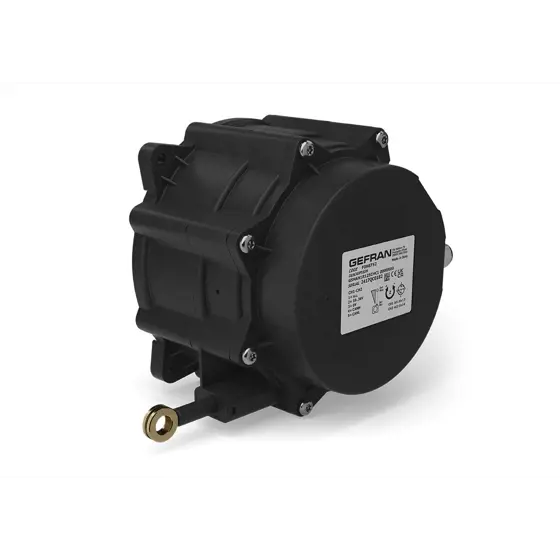

Snímač polohy GSH-A s výsuvným lankom so zdvihom až 12,5 m a meraním uhla sklonu

Bezkontaktný lineárny senzor – technológia HALL EFFECT –

so zabudovaným jednoosým MEMS sklonomerom (t.j. jedna os Z).

Vynikajúci výkon, vysoké hodnotenie IP, odolnosť voči nárazom a vibráciám zaručujú výkon snímača v typických mobilných hydraulických aplikáciách, všade tam, kde je potrebné súčasne sledovať lineárnu polohu a uhol sklonu.

Kompaktný dizajn a výstup signálu CANopen, ako aj plne redundantný obvod pre lineárnu polohu aj pre meranie uhla sklonu robia z takéhoto snímača najmodernejší multivariabilný prevodník.

  • Rozsah merania: Zdvih 10 000 mm – 12 500 mm (pre kratšie alebo stredné zdvihy si pozrite príslušný manuál ZERO/SPAN)
  • Uhol sklonu 360° (±180°) jednej osi Z
  • Rozlíšenie: 0,1 mm lineárna poloha / uhol sklonu 0,1 stupňa
  • Napájacie napätie: +10..36 Vdc
  • Elektrické pripojenia: výstup konektora M12
  • 14-bitový výstup CANopen
  • Linearita: ±0,5 % FS.
  • Opakovateľnosť: < ±2% FS- Pracovná teplota: -40°C…+85°C
  • Vibrácie: 20 g medzi 10 Hz … 2000 Hz podľa IEC 60068-2-6
  • Šok: Pulz na 3 osiach; 50 g 11 ms podľa IEC 60068-2-27
  • Elektromagnetická kompatibilita: 2014/30/EÚ Elektromagnetická kompatibilita (EMC)
  • Životnosť: 500 000 max. rýchlosť 1 m/s podľa. maximálne 0,5 g; 250 000 max. rýchlosť 2 m/s podľa. maximálne 1 g; typická rýchlosť 1m/s, typické zrýchlenie 1g
  • Úroveň ochrany IP: IP67 so zásuvkovým konektorom (pozri príslušenstvo)
  • Konštrukčný materiál tela meniča a drôtu
  • Prevodník: PBT

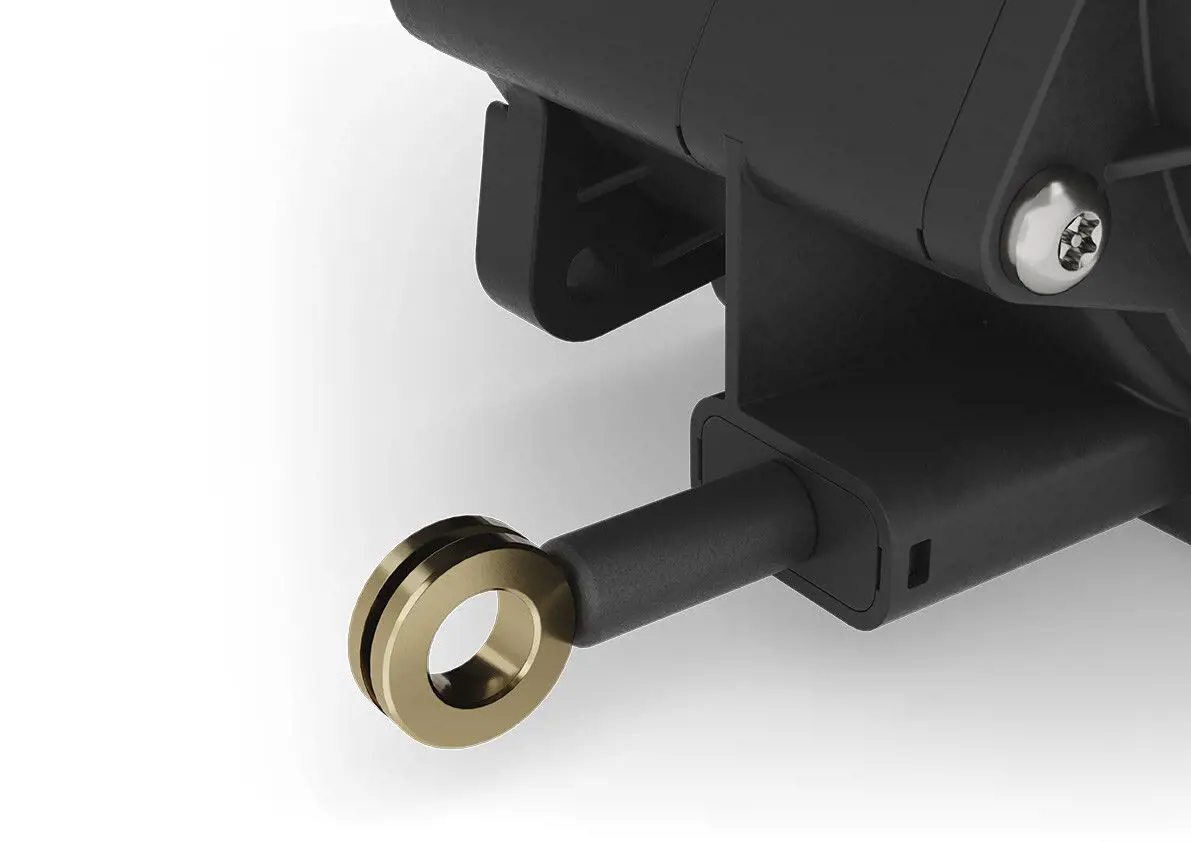

  • Drôt: nehrdzavejúca oceľ AISI316, Ø0,85 mm nylonový povlak
