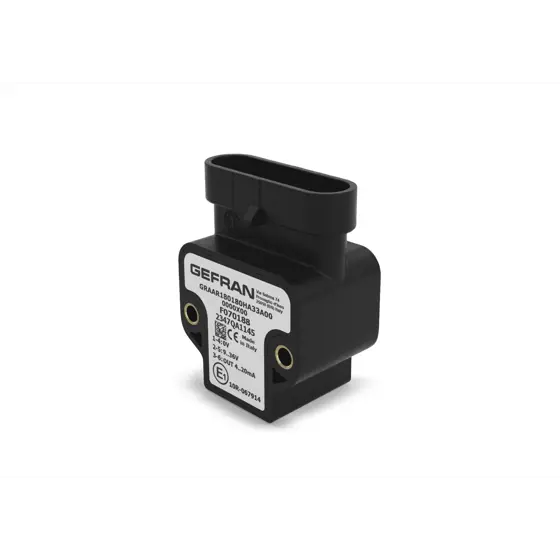

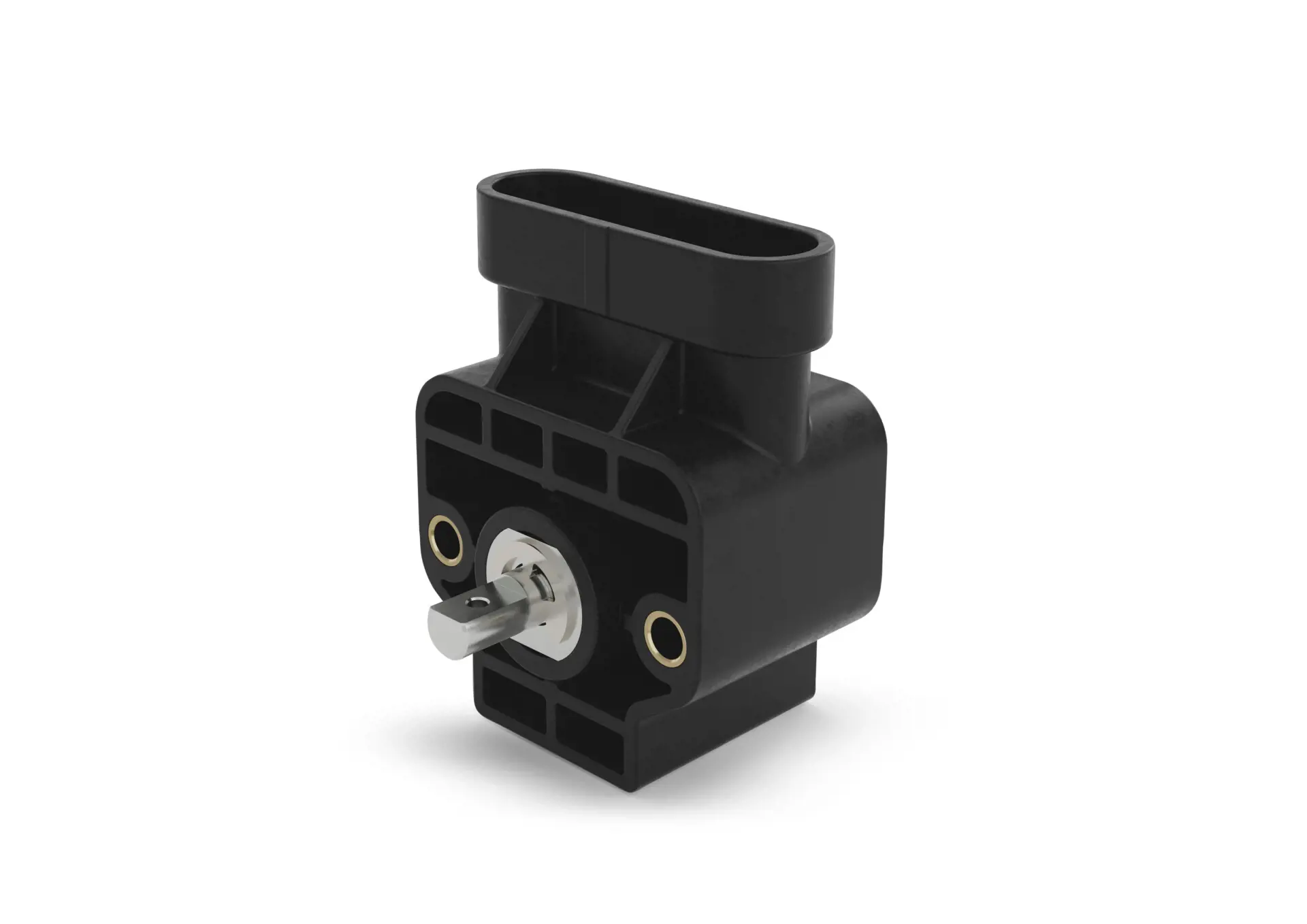

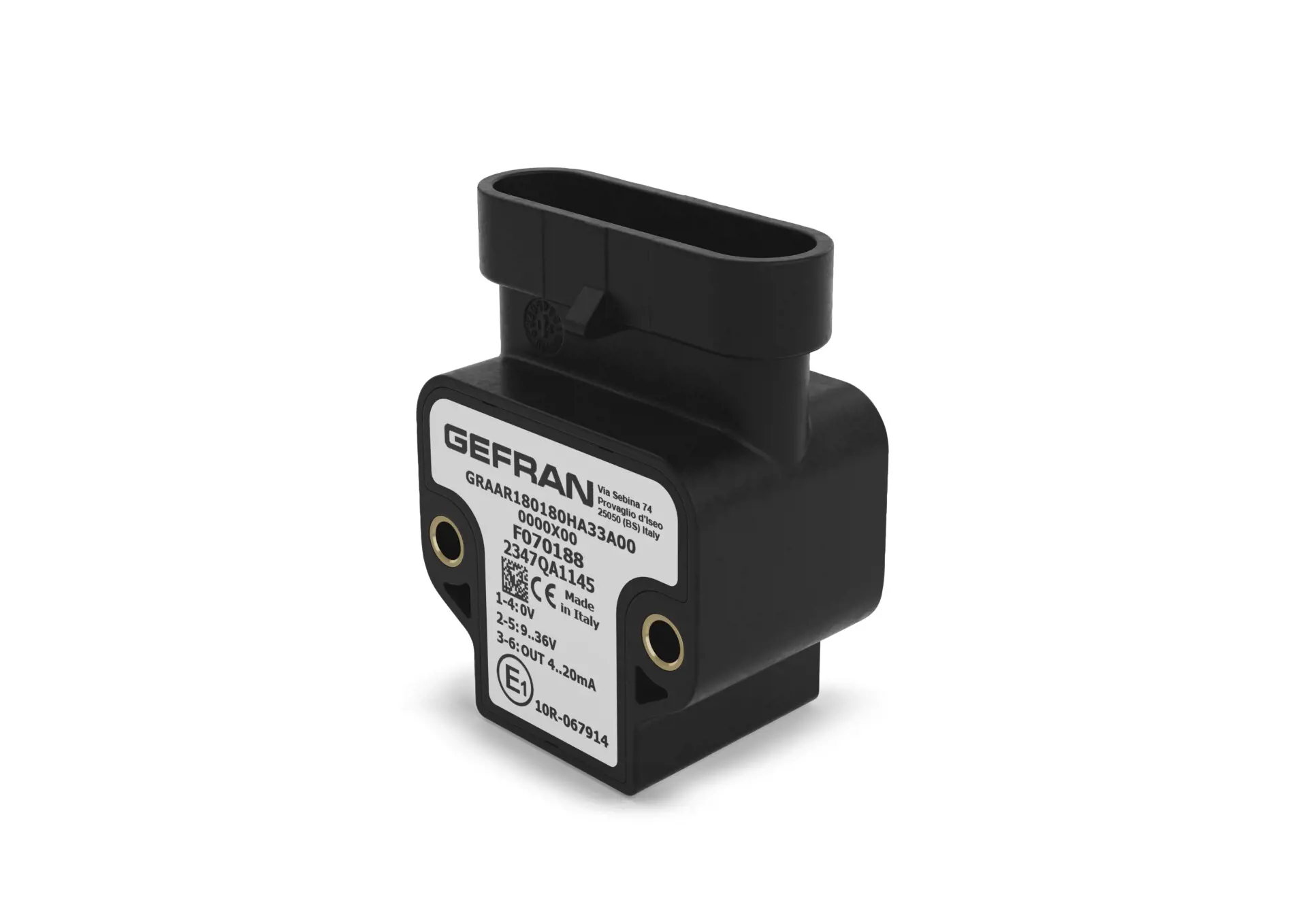

Rotačný snímač GRA, využívajúci Hallov efekt, je určený pre kontinuálne meranie pohybu v rozmedzí 0 až do 360 ° s možnosťou programovania ± 15 ° /krok.
Použitá bezkontaktná technológia zabezpečuje takmer neobmedzenú životnosť snímača, vzhľadom k absencii opotrebovania snímacieho prvku.
Vysoká úroveň IP krytia, odolnosť proti nárazom a vibráciám, no zároveň vysoká elektromagnetická kompatibilita, preto aby naše komponenty boli vhodné pre široké spektrum mobilných hydraulických aplikácií.
Snímač rotácie GRA je vyvinutý s cieľom zabezpečiť robustné a vysoko výkonné riešenie pre aplikácie, ako sú poľnohospodárske stroje, stavebné stroje, zariadenia ktoré manipulujú s materiálmi, atď.
- Rozsah merania:
Otočenie o 360 ° (iné hodnoty na vyžiadanie programovateľné v krokoch po 15 °) - Napájacie napätie:
+ 5V (iba pre 0.5..4.5Vdc výstup); + 9 ... + 36V DC - Výstupný signál:
0 ... 10V; 4 ... 20 mA; 0.5 ... 4.5V (pomerové s napájaním 5V); výstup CANopen - Elektrické zapojenie:
AMP Superseal 6P 282108-1; DEUTSCH 6P DT04-6P - Rozlíšenie a rýchlosť rotácie:
12 bitový (analógový výstup); 14 bit (CANopen výstup); 120 otáčok za minútu max. - Linearita:
<± 0,5% FS - Pracovný a teplotný koeficient:
-40 ° C ... + 85 ° C (vyššie hodnoty na vyžiadanie); termálne drift <50 ozm / ° C - Vibrácie:
20 g - 10 Hz ... 2000 Hz EN 60068-2-6 - Otras:
Impulzívny na 3 osiach; 50 g 11 ms EN 60068-2-27 - Elektromagnetická kompatibilita:
Podľa 2004/108 / ES - Životnosť:
35 M operácie (zdvih ± 75 °)
