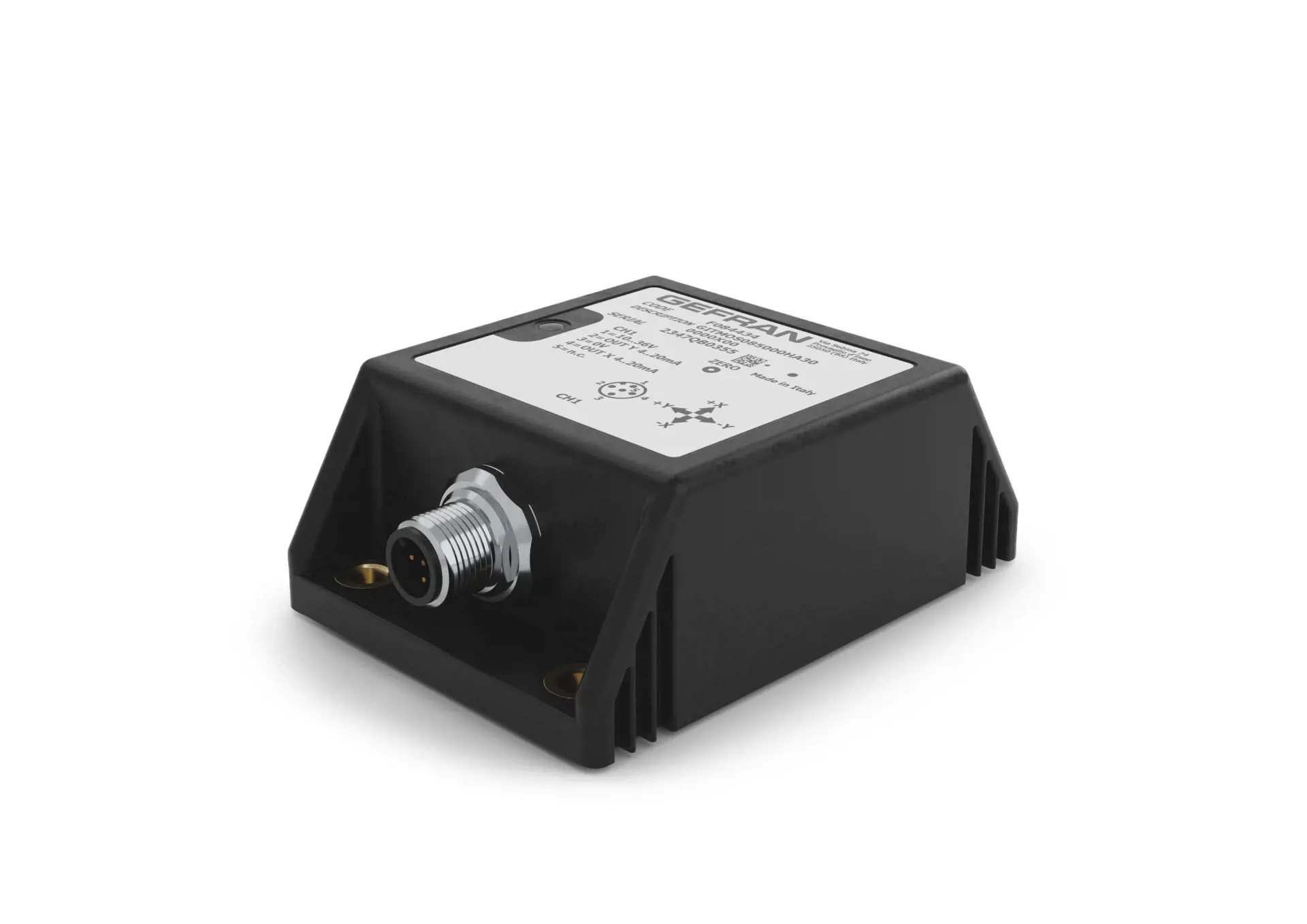

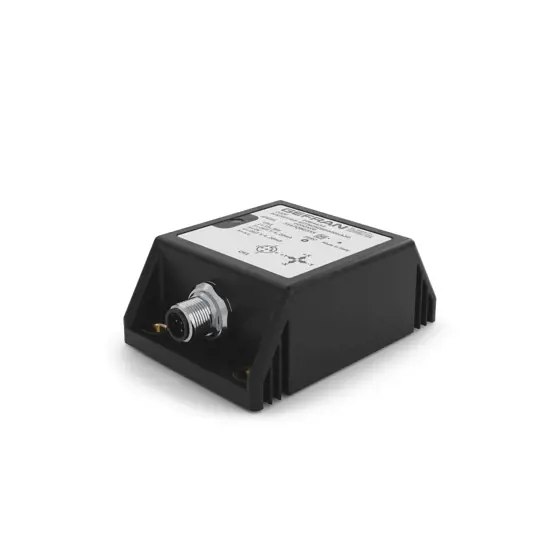

Vysoký výkon, vysoký stupeň IP, odolnosť voči šokom a vibráciám a vysoká elektromagnetická kompatibilita robia tento senzor vhodný pre aplikácie mobilnej hydrauliky.
- Rozsah merania:
± 10 ° ± 15 ° ± 20 ° ± 30 ° ± 45 ° ± 60 ° ± 85 ° (dvojitá os XY)
360 ° (± 180 °) (jedna os Z) - Napájacie napätie:
+ 5Vdc (iba pre výstup 0,5 ... 4,5Vdc) + 10 ... + 36VDC
(pozri výstupný signál pre správne napájacie napätie) - Výstupný signál:
0,5 ... 4,5V RATIOMETRIC (napájanie + 5Vdc); 0,5 ... 4,5 V; 0 ... 10 V; 4 ... 20 mA; CANopen - Elektrické pripojenia:

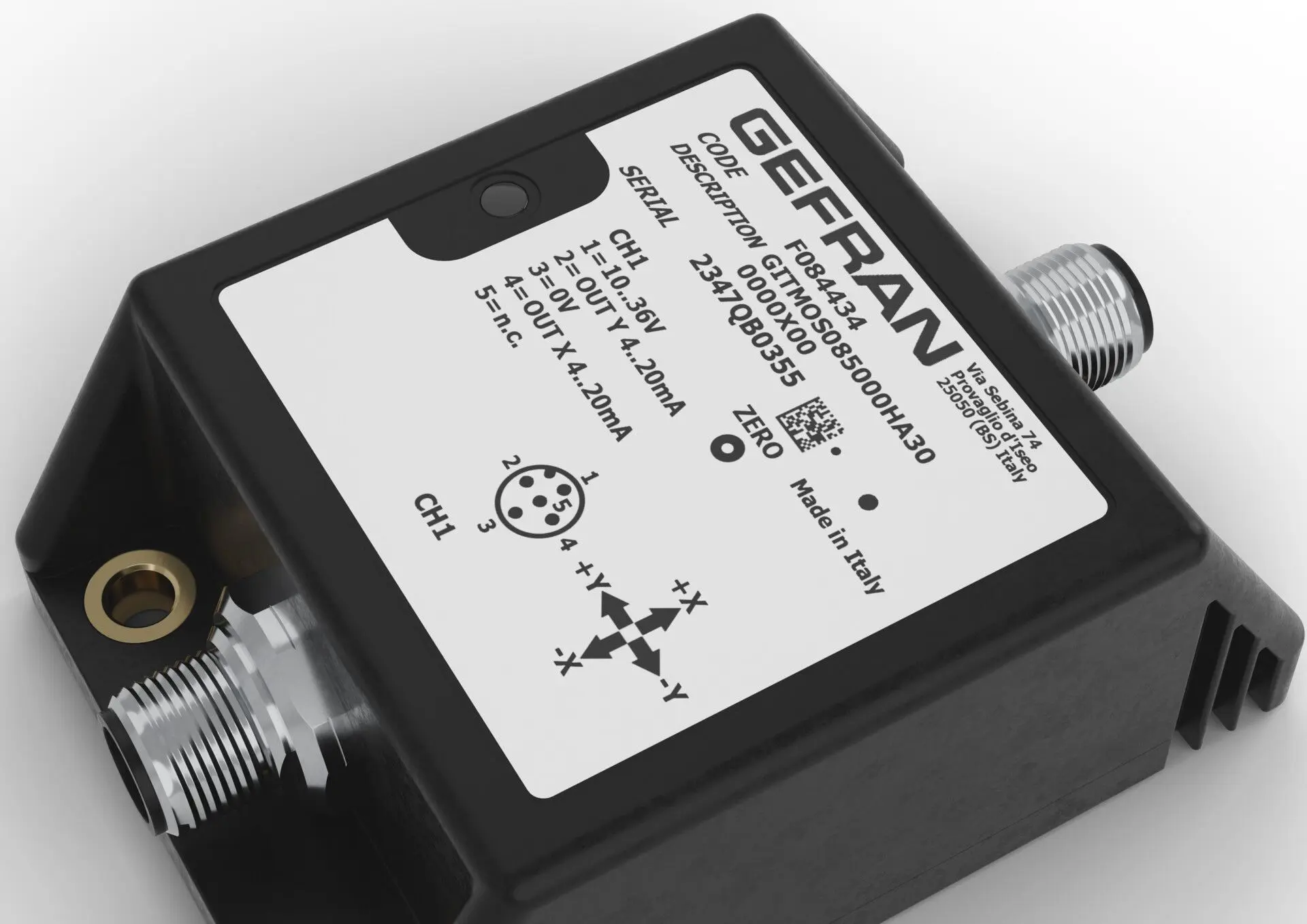

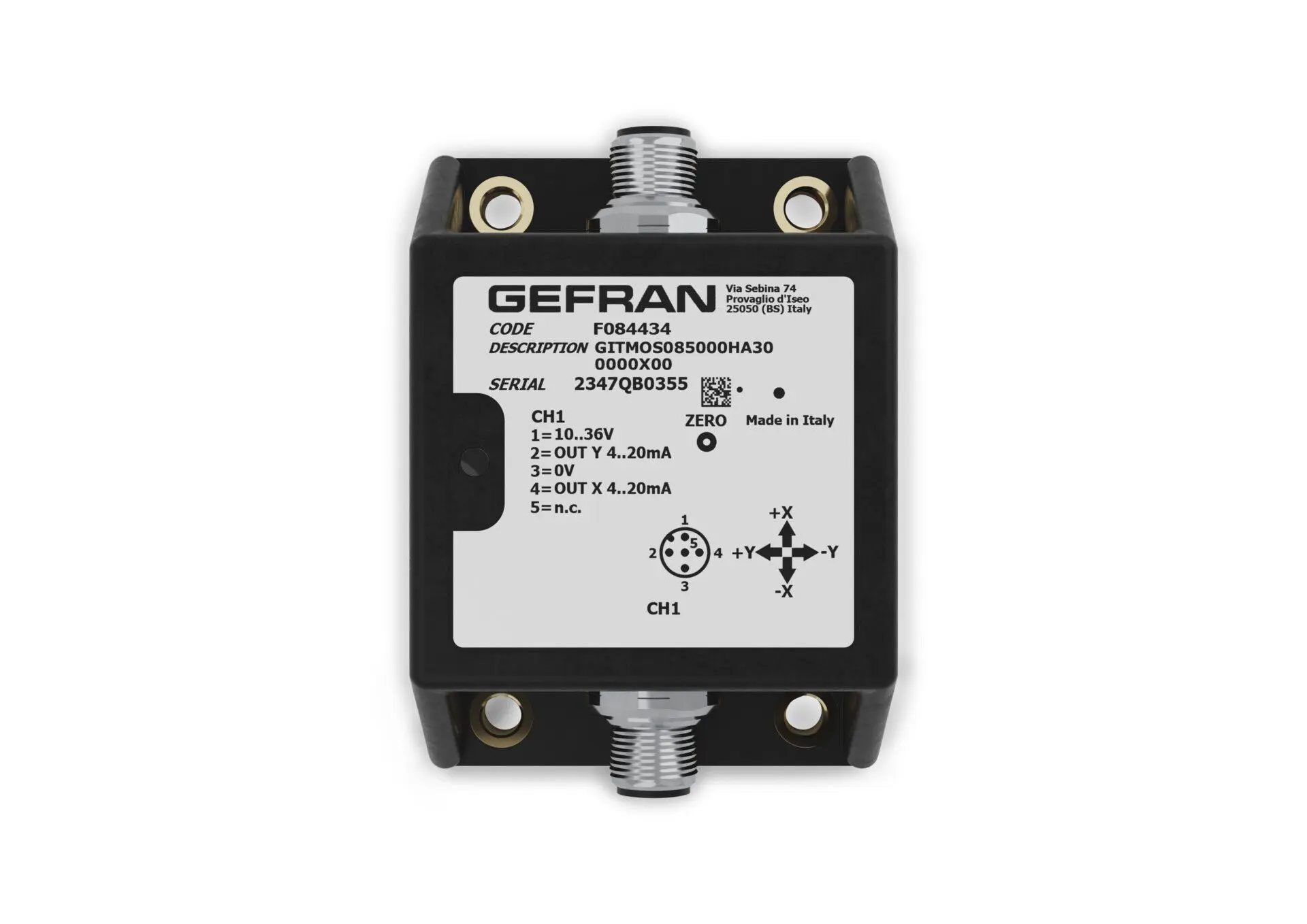

Výstup konektora M12; výstup kábla - Analógový výstup:
0,01 ° (od ± 10 ° do ± 20 °); 00:02 ° (± 30 °); 00:03 ° (± 45 °); 0,04 ° (± 60 °); 0,05 °
(± 85 °); 0,1 ° (± 180 °). Výstup CANopen: 0,01 ° - Linearita:
<± 0,15% FS (od ± 15 ° do ± 60 ° ± 180 °); <± 0,3% FS (± 85 °) - Pracovná teplota a koeficient teploty:
-40 ° C ... + 85 ° C v teplotnom rozsahu <0.005 ° / ° C
v rozsahu (T = -10 ° C .. + 60 ° C) inak <0.008 ° C - IP úroveň ochrany:
Výstup konektor M12 (IP67); výstup kábla (IP X9K)
