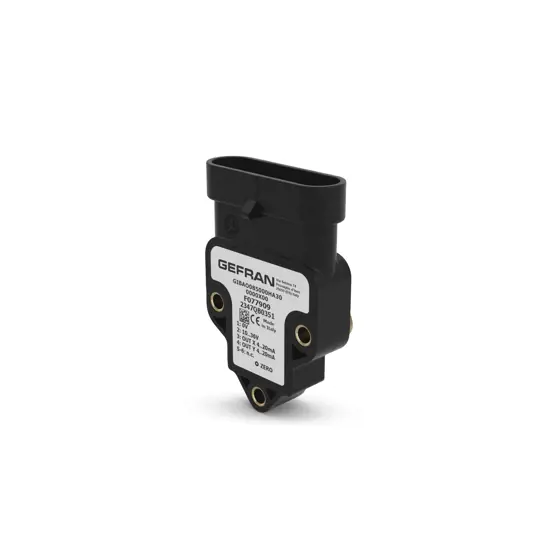

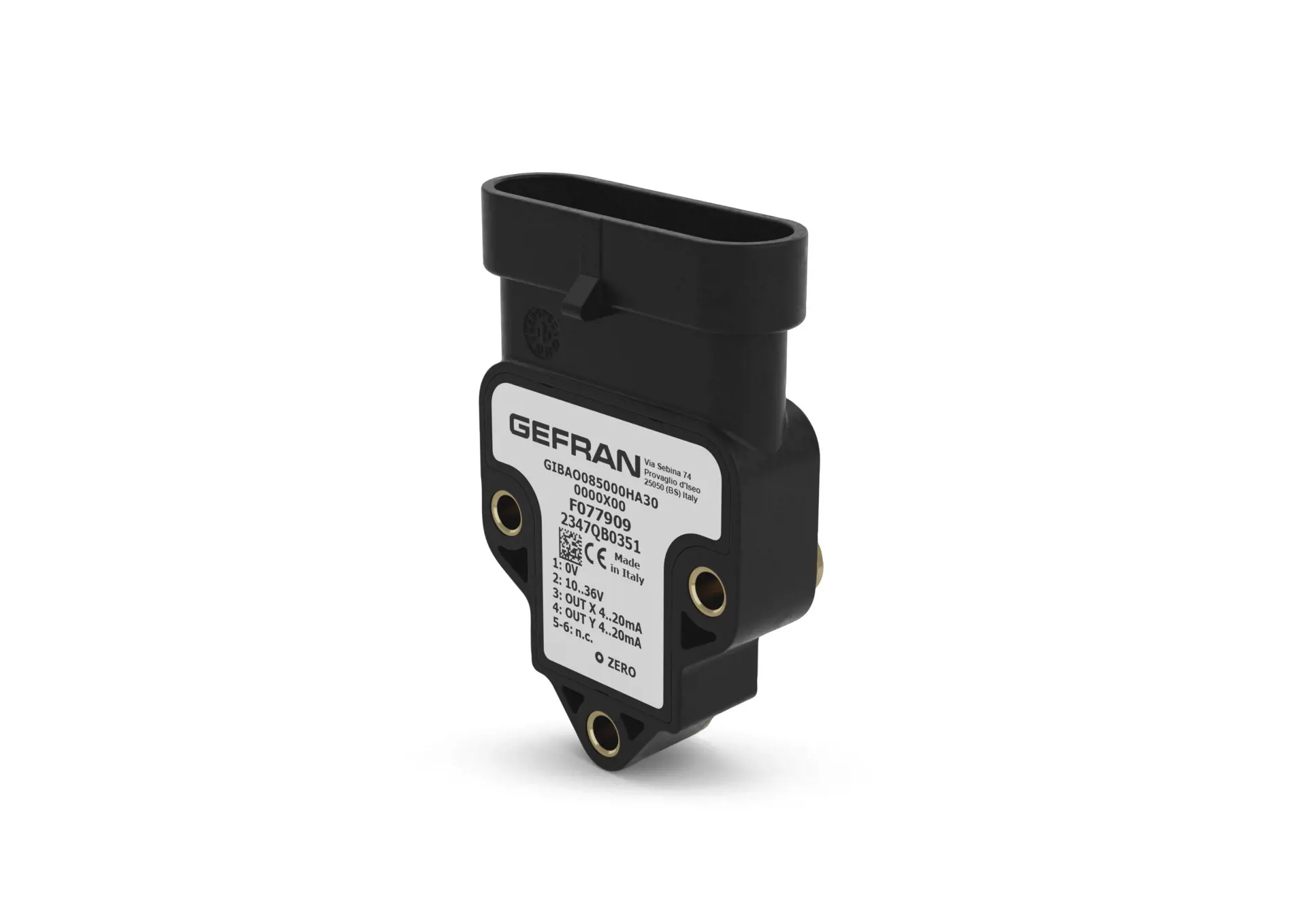

Jednoduchý / dvojosý snímač náklonu (XY / 360 °)
Vysoká úroveň ochrany IP, odolnosť voči otrasom a vibráciám a vysoká elektromagnetická kompatibilita robia tento výrobok vhodný pre mnoho mobilných – hydraulických aplikácií.
- Rozsah merania:
± 10 ° ± 15 ° ± 20 ° ± 30 ° ± 45 ° ± 60 ° ± 85 ° (dvojitá os XY)
360 ° (± 180 °) (jedna os Z) - Napájacie napätie:
+ 5Vdc (iba pre výstup 0,5 až 4,5Vdc); + 10 ... + 36 Vdc
(pozri výstupný signál pre správne napájacie napätie) - Výstupný signál:
0,5 ... 4,5V RATIOMETRIC (napájanie + 5Vdc); 0.5 ... 4.5V; 0 ... 10 V; 4 ... 20 mA; CANopen - Elektrické pripojenia:
AMP Superseal 6P 282108-1; 6 vodičov výstup 18 AWG 1,65 mm OD
(kábel + konektor na vyžiadanie) - Rozlíšenie:
0,05 ° (± 10 ° až ± 20 °); 0,05 ° (± 30 °); 0,1 ° (± 45 °); 0,1 ° (± 60 °); 0,1 ° (± 85 °); Analógový výstup 0,1 ° (± 180 °); Výstup CANopen 0,05 ° - Linearita:
<± 0,5% FS (± 10 ° až ± 60 °, ± 180 °); <± 0,5% FS (± 85 °) - Pracovná teplota a teplota koeficientu:
-40 ° C ... + 85 ° C tepelný posun <0,01 ° / ° C v rozsahu (T = -10 ° C .. + 60 ° C) - IP úroveň ochrany
- IP67 - IPX9K so zásuvkou s konektorom zásuvky AMP282090-1 (verzia GIB-A)
a IP68 (verzia GIB-F)
