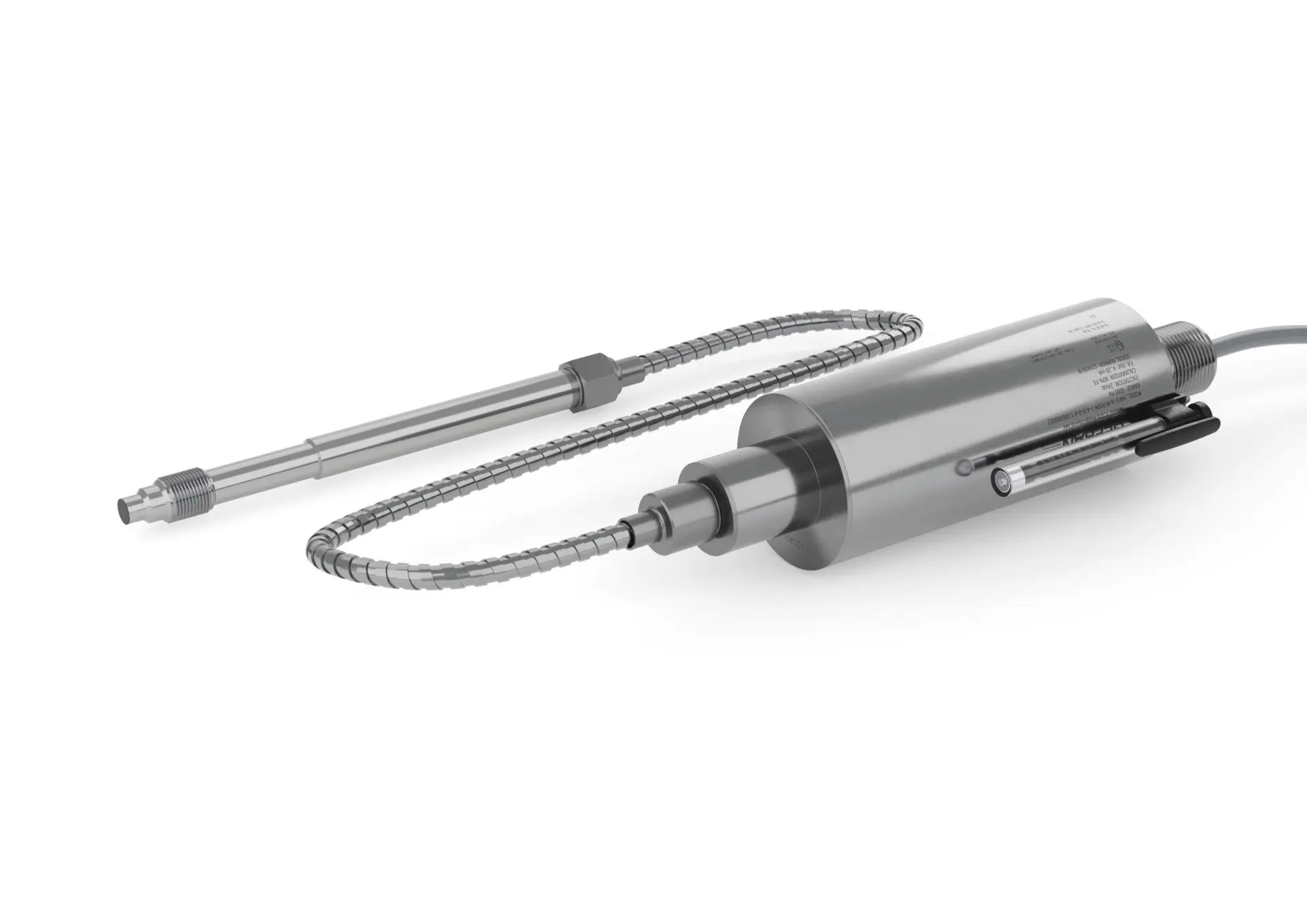

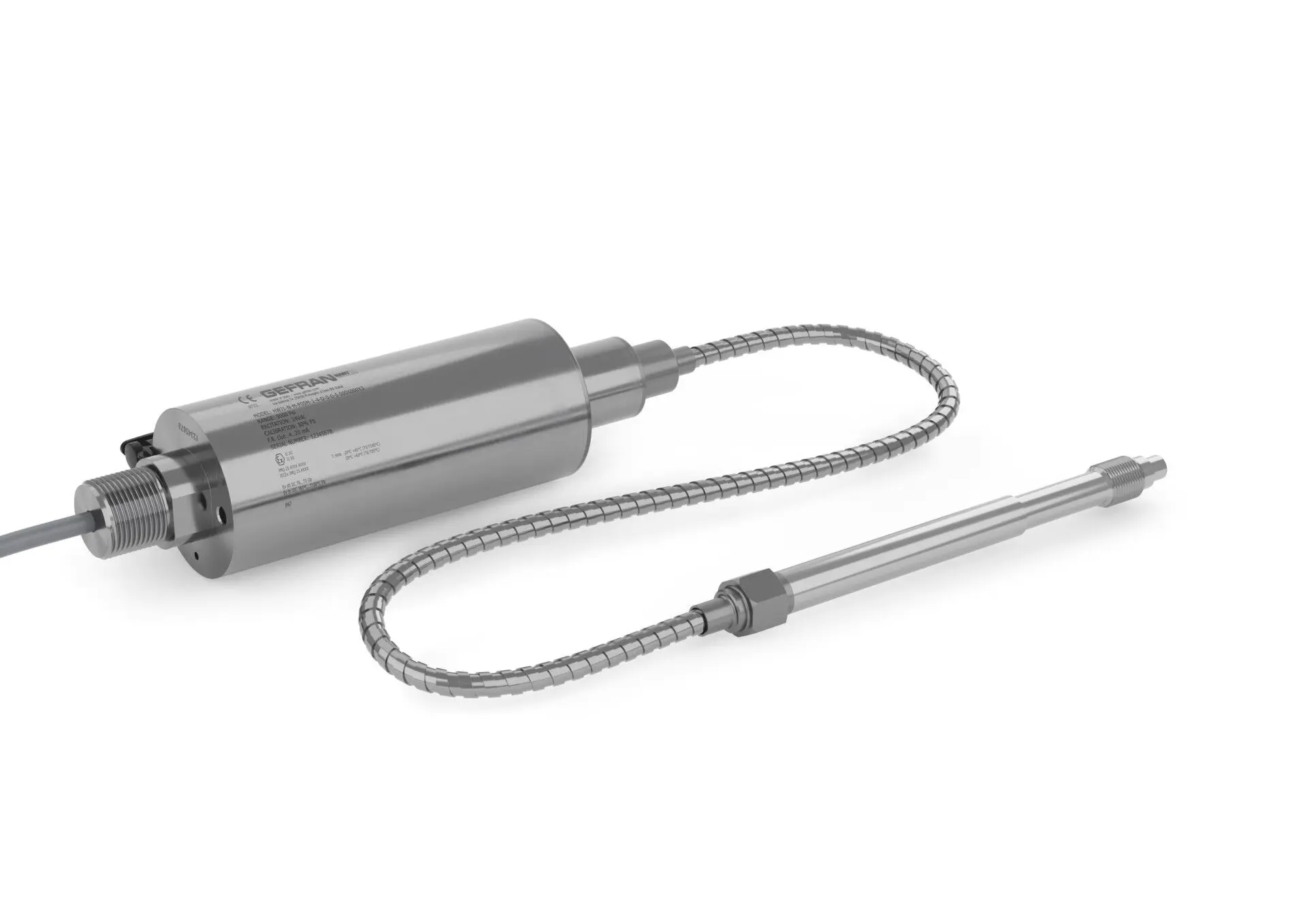

Snímače taveniny série HMJ sú tlakové prevodníky s komunikačným protokolom HART určené na použitie vo vysokoteplotných prostrediach s potenciálne výbušnou atmosférou. Kľúčovou vlastnosťou je, že dokážu merať tlak média až do teplôt 400 °C.
Konštrukčný princíp je založený na hydraulickom prenose tlaku; prenos mechanického napätia prebieha cez nestlačiteľnú prenosovú kvapalinu. Technológia tenzometrov umožňuje previesť fyzikálnu veličinu tlak na elektrický signál.
Snímače sú navrhnuté a vyrobené v súlade so smernicou ATEX 2014/34/EÚ, normami schémy IECEx, s nasledujúcimi režimami ochrany a charakteristikami:
Skupina II, kategória 2G, 2D (EPL Gb/Db)
Typ ochrany proti plynu: Ex db IIC T6/T5 Gb
Typ ochrany proti prachu: Ex tb IIIC T85°C/T100°C Db
Teplota okolia: -20°C /+60°C (T6) a -20°C /+85°C (T5)
- Rozsahy tlaku: 0-17 až 0-1000 bar/0-250 až 15000 psi
- Princíp merania tenzometrom
- Presnosť: < ±0,25 % FS (H); < ±0,5 % FS (M)
- Schválenie FM v potenciálne výbušnom prostredí

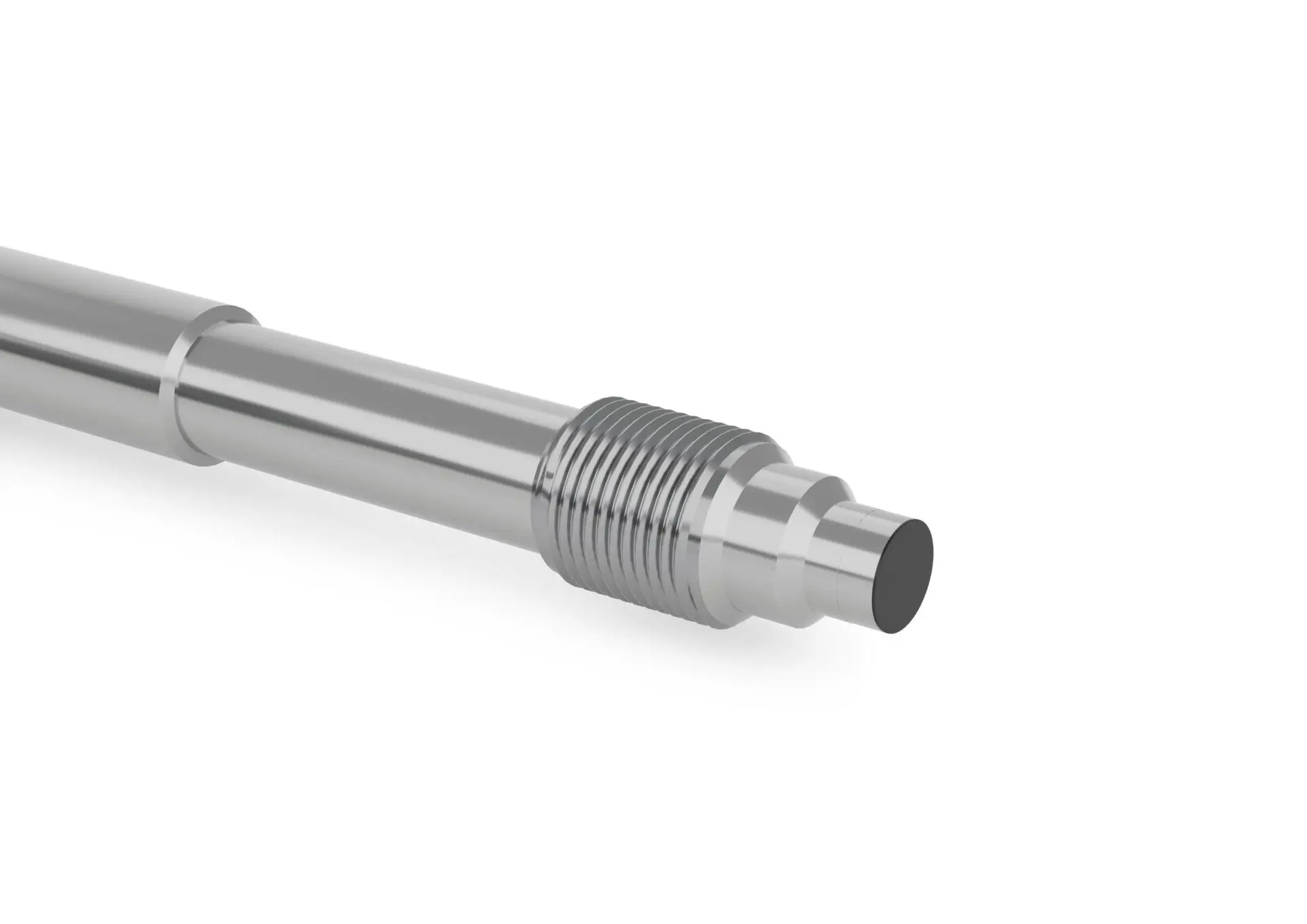

- Štandardné závity 1/2-20UNF, M18x1,5, montážna príruba Ø66,3 mm (2,61″)
- Membrána z nehrdzavejúcej ocele 15-5 PH s povlakom GTP+
- Pre rozsahy pod 100 bar - 1500 psi: vlnitá membrána z nehrdzavejúcej ocele 17-7 PH s povlakom GTP+
- Iné typy membrán sú k dispozícii na požiadanie
